海南冷卻塔噪聲治理方案
一、 噪聲項目概述
酒店(海南)為滿足經營活動需要,安裝有4臺馬利冷卻塔,但因冷卻塔露天安裝,且未做任何降噪措施,所以安裝后,正常工作時,噪聲較大,對酒店客房聲環境造成較大影響,影響客戶睡眠質量,客戶反映冷卻塔開啟在酒店房間內關好門窗,現場測得噪聲為45dB,在窗外1m處測得噪聲大于70dB噪聲超出國家標準《社會生活環境噪聲排放標準》GB22337—2008)2類標準夜間標準。為使設備正常運行后噪聲達到或優于相關國家標準,構建和諧社會,提升企業自身品牌形象,公司領導對此特別重視,特邀我司(南昌佳綠環保工程有限公司)噪聲治理方案的設計及施工一條龍服務,使南邊廠界聲環境達到或優于相關國家標準。
二、 噪聲治理目標的確定
1. 達到國家相關標準1類標準
序號 |
噪聲控制點 |
達到效果 |
執行標準 |
備注 |
1 |
酒店窗外1m處 |
≤45 dB(A) |
《社會生活噪聲排放標準》GB22337—2008 |
扣除背景噪聲 |
《社會生活噪聲排放標準》G22337-2008
類別 |
晝間 |
夜間 |
0 |
50 |
40 |
Ⅰ |
55 |
45 |
Ⅱ |
60 |
50 |
Ⅲ |
65 |
55 |
Ⅳ |
70 |
55 |
各類標準適用范圍的劃定:
(1) 0類標準適用于療養院,星級賓館酒店的區域。
(2) Ⅰ類標準適用于以居住、文教機關為主的區域。
(3)Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。
(4) Ⅲ類標準適用于工業區。
(5) 各類標準適用范圍由地方人民政府劃定。
三、 設計依據
1. 《社會生活噪聲排放標準》GB22337—2008
2. 《民用建筑隔聲設計規范》GB50118—2010
3. 《聲環境質量標準》GB3096-2008
4. 《建筑設計防火規范》GB16—87(2001年板)
5. 業主提供的冷卻塔數據參數及要求
6. 我公司類似降噪工程經驗
四、 噪聲源分析
1 冷卻塔噪聲源分析
冷卻塔是一種熱交換設備,它的聲源有三方面:其一是風機噪聲,主要分為散熱風機的機械噪聲和風機進排氣空氣動力性噪聲,特性為低頻。其二是水泵、配管和閥門引起的塔體振動,從而產生輻射噪聲。其三是冷凝器的布水系統和收水系統產生的落水噪聲。冷卻塔風機噪聲頻譜一般呈低頻性,而典型的淋水噪聲頻譜特性呈寬頻帶。但是實際測得冷卻噪音的頻率較低,因此很多人認為冷卻塔的主要噪聲是風機噪聲。
1.1 冷卻塔風機噪聲
安裝在冷卻塔上部的風機主要是逆向抽出的,以此來達到降溫的目的。而風機的高速旋轉會產生空氣動力性噪聲,旋轉中的多個葉片作用于氣流,然后引起氣壓和運動速度呈脈動變化產生的,其旋轉部件的不平衡會導致結構發生振動,從而產生振動噪聲。
1.2 冷卻塔落水噪聲
冷卻塔的循環水從上部噴淋管流下,經過自由落體會產生沖擊噪聲,與落水速度的平方成正比,與撞擊水面的四次方成反比。
1.3 冷卻塔塔體噪聲
冷卻塔塔體機械的噪聲主要來源于機器部件的振動。機器的零件都會在工作中發生彈性變形,然后產生振動。具有彈性的機械部件將振動能量傳播到輻射表面時,就會經過空氣傳播出去,形成機械噪聲。塔噪聲的頻率成分較復雜,噪聲在各頻段的能量都較大,且以低頻成分為主。淋水聲的大小與淋水高度和單位時間的水
五、 我們建議的降噪措施
針對酒店(海南)這樣的冷卻塔噪聲,結合技術人員查看業主拍攝的現場照片,并結合業主提供的現場測量的噪聲數據分析出的降噪要點,我公司根據我們以往治理類似項目的經驗,以科學、合理、經濟實用性為原則結合現場實際情況制定如下治理措施:
5.1冷卻塔整體及風扇噪聲:因冷卻塔噪聲較大,且距離噪聲保護對象(客房)較近,所聲音衰減較小,降噪量較大,所以針對冷卻塔風機噪聲、冷卻塔落水噪聲、冷卻塔塔體噪聲。整體采用隔聲罩包裹,一次性解決噪聲問題(隔聲罩:是由隔聲罩罩體(2.0mm鍍鋅鋼板+阻尼隔音氈+100mm由防水無紡布包裹的玻璃棉+0.4mm的穿孔鋁板)與固定鋼材結合而來,將冷卻塔噪聲“困”在隔聲罩內,從而達到降低噪聲的目的,隔聲罩具有較高的降噪效果,隔聲罩尺寸初步確定為16000*6000*(4500+5000+3000mm)。
5.2進排風問題的處理:將冷卻塔及風扇整體包裹起來,冷卻塔及風扇的進排風將收到影響,所以必須要在進排風方向隔聲罩進行開口處理,但開口意味著噪聲將從開口處漏出,影響隔聲罩隔音效果,所以需要在開口處安裝消聲器:消聲器是一種允許氣流通過,但聲音在通過消聲器時,會有一個明顯的噪聲衰減量,在排風扇出風口安裝2套消聲器(θ1600*2500*100mm)。

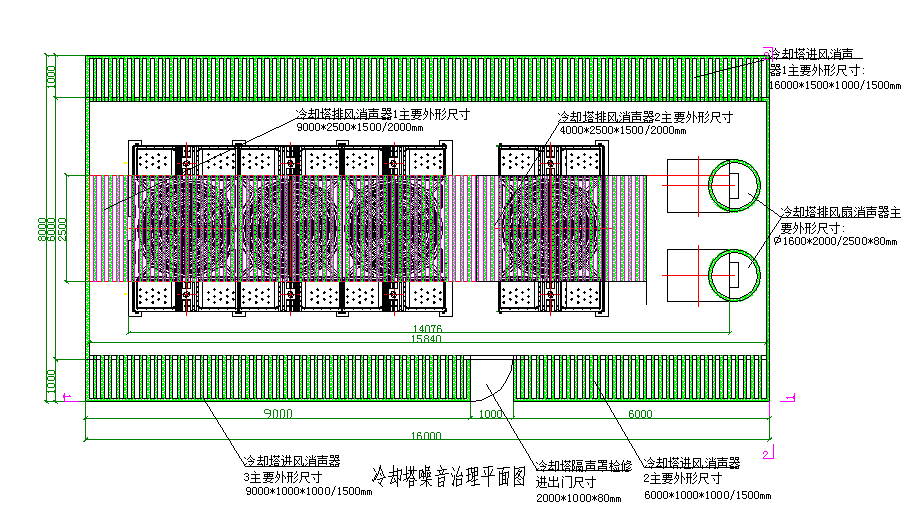

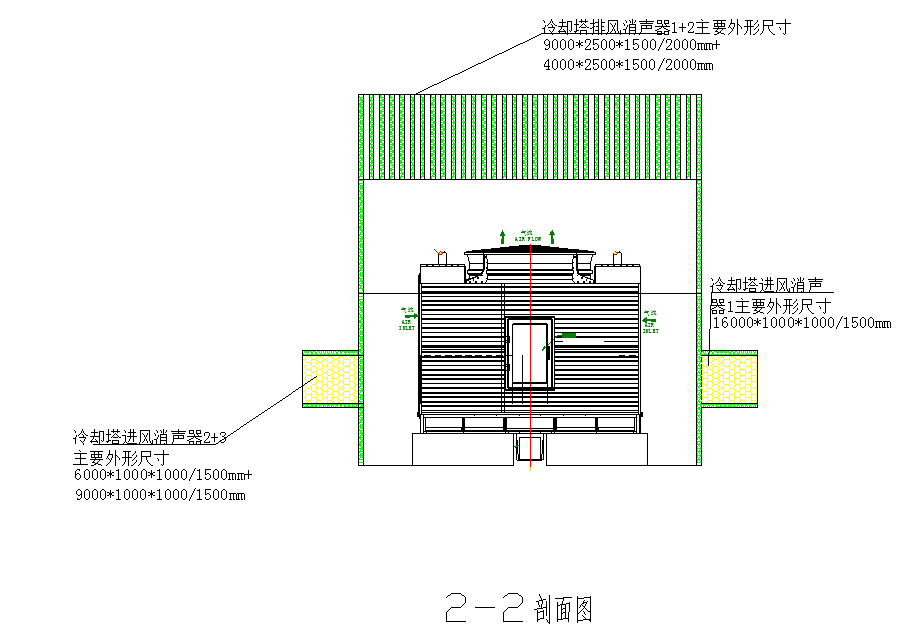

噪聲治理示意圖如下:
5.3 抗臺風及排水問題的處理:因項目地址位于海南三亞,屬于沿海地區,所以抗臺風是一個建筑必須符合的條件,所以設計冷卻塔隔聲罩預澆筑混凝土基礎,在冷卻塔四周打1m深的500*500mm的鋼筋混凝土粧柱,地面在澆筑200mm高德的基礎,基礎中預留2跟水管,用于排除下雨時,積在冷卻塔隔聲罩內的雨水,冷卻塔基礎中預埋10mm后鋼板,冷卻固定鋼材100*100方管與預埋鋼板采用焊接處理,與整個鋼筋混凝土基礎連接成一個整體,共同抵抗不利風壓。
六、避免降噪設施對設備運行環境影響的細節處理
1. 維護影響:為解決冷卻塔機組的日常維護,在隔聲罩與機組之間預留800mm的檢修空間。
2. 管線密封措施:為保證整體降噪效果,對設備線管等細節,我們將在施工中進行開孔并做好周邊的密封處理。
3. 防雨措施:吸音棉被雨水浸泡后將完全失去吸聲功能,但吸音棉又是消聲器中必須用到的主要材料,為解決吸音棉的防雨問題,我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹,同時選用孔徑小的護面板材。
七、 工期及售后服務承諾
1. 工程總工期為60天;工程質保期為十二個月,此報價一個月內有效;
2. 服務效率:保修期內或保修期外如設備出現故障,我方在接到通知后,8小時內響應,維修人員在24小時內可達到現場并開始維修。
3. 服務原則:在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,我方維修或提供的配件均按成本價計。
